Elektromechanische Antriebe für schnelle Hubbewegungen
Elektromechanische Antriebe ermöglichen schnelle lineare Bewegungen mit gezielter Steuerung. Erfahren Sie, welcher Antrieb zu Ihren Anforderungen passt.
Entscheidungsfragen für die passende Antriebslösung
Was muss ein elektromechanischer Antrieb für schnelle Hubbewegungen leisten?
Eine hohe Geschwindigkeit allein reicht nicht immer aus. Der Antrieb muss die geforderte Geschwindigkeit unter der tatsächlichen Last zuverlässig erreichen. Bei häufig wiederholten Bewegungen entscheidet die Bewegungszeit auch über die erreichbare Taktzeit. Der Antrieb muss also auch kontrolliert beschleunigen und abbremsen können.
Eine wichtige Rolle spielt hier auch die Hublänge. Je länger der Hub, desto wichtiger sind eine geeignete Führung und passende Sicherheitselemente, damit die Hubbewegung auch bei langen Hüben stabil und sicher erfolgt.
Welche elektromechanischen Antriebe für schnelle Hubbewegungen kommen in Frage?

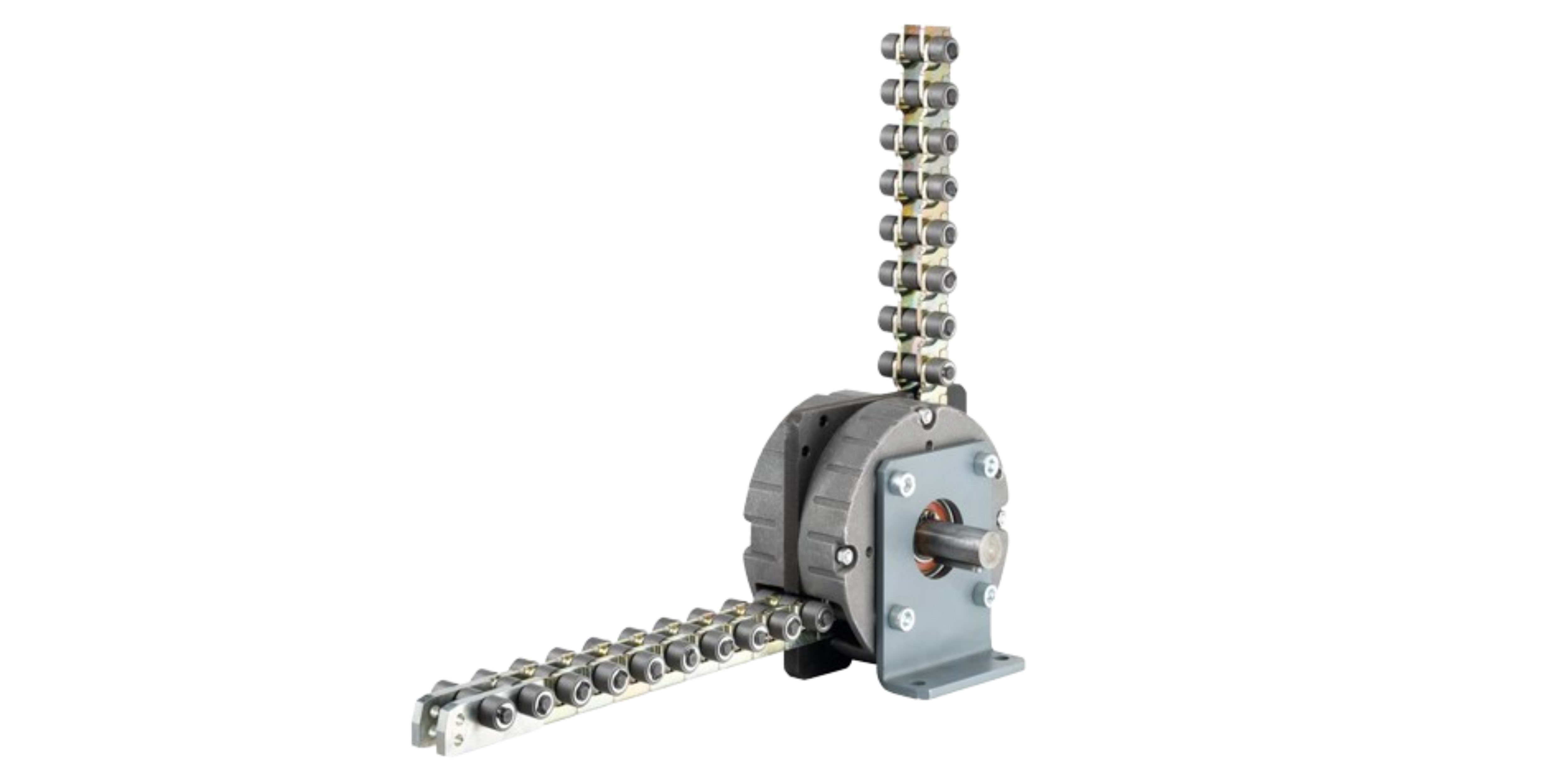

Schubkette
Die Schubkette ermöglicht Hubgeschwindigkeiten von bis zu 600 mm/s, in Sonderausführungen bis zu 1.000 mm/s. Besonders bei langen Hüben und horizontalen Bewegungen bei über 10 Meter (geführt) spielt die Schubkette ihre Stärken aus. Beim Einfahren wird sie platzsparend im Kettenspeicher abgelegt. Für spezielle Anwendungen sind zudem Ausführungen für hohe Temperaturen bis 550 °C, kurzzeitig bis 1.050 °C, möglich.
TowerChain
Die TowerChain ermöglicht Hubgeschwindigkeiten von bis zu 250 mm/s und verbindet damit schnelle Hubbewegungen mit hohen Hublasten. Sie kann bis zu 60 kN dynamisch und 100 kN statisch heben. Besonders bei vertikalen Hubbewegungen bis 4 Meter (ungeführt) bietet sie eine geeignete Lösung, wenn Geschwindigkeit und Tragfähigkeit gleichzeitig gefordert sind.

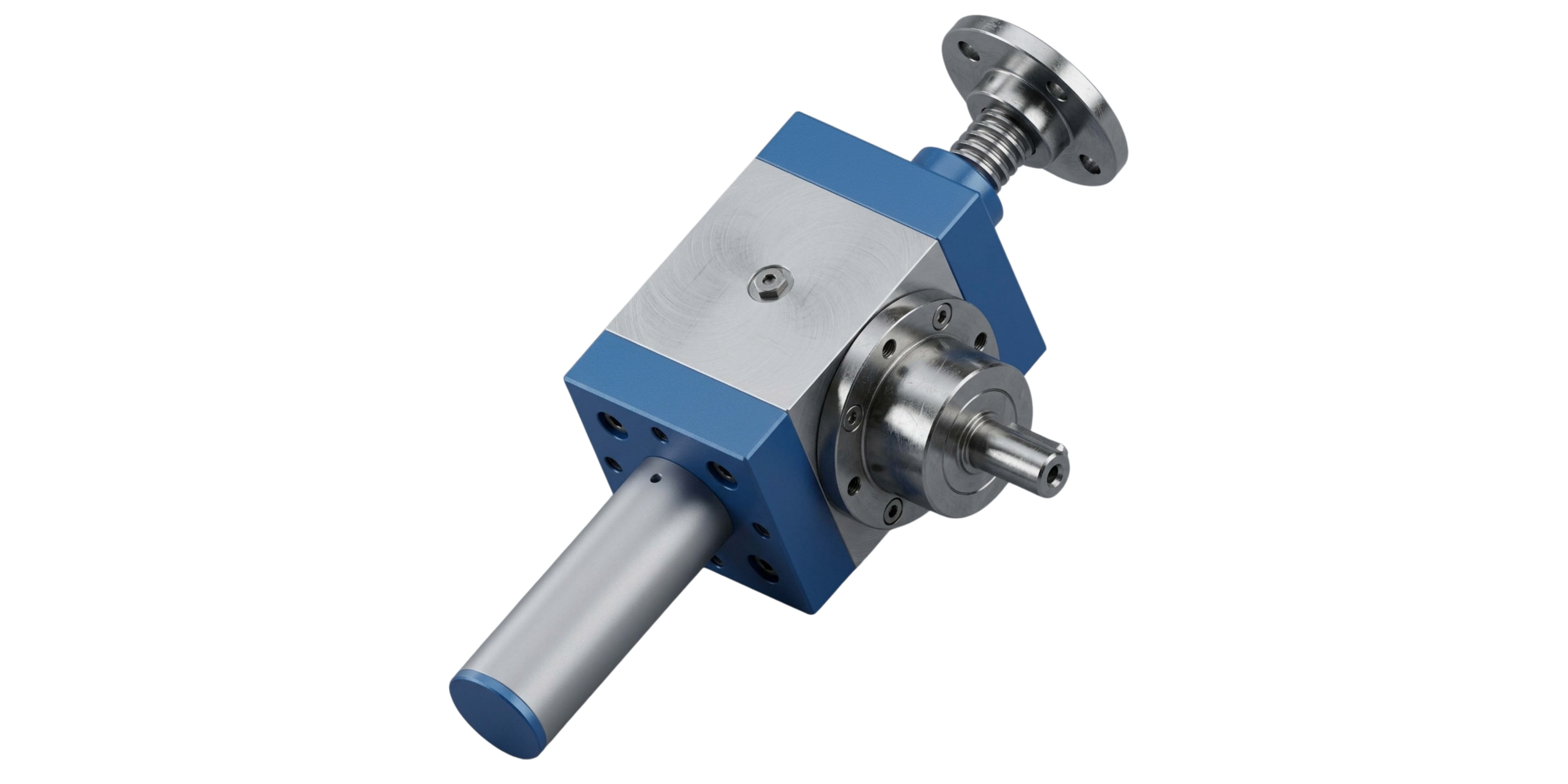

Schnellhubgetriebe
Das Schnellhubgetriebe ist speziell für hohe Hubgeschwindigkeiten bei kleinen bis mittleren Hubkräften entwickelt. Durch die geringe Untersetzung des Kegelradgetriebes lassen sich hohe Spindeldrehzahlen und damit schnelle Hubbewegungen realisieren. Besonders bei häufigen Hub- und Lastwechseln und kurzen Taktzeiten spielt es seine Stärken aus. In Verbindung mit einer Kugelgewindespindel ergibt sich ein Wirkungsgrad von 72,9%.
Welche elektromechanische Lösung passt zu Ihrer Hochgeschwindigkeits-Anwendung?

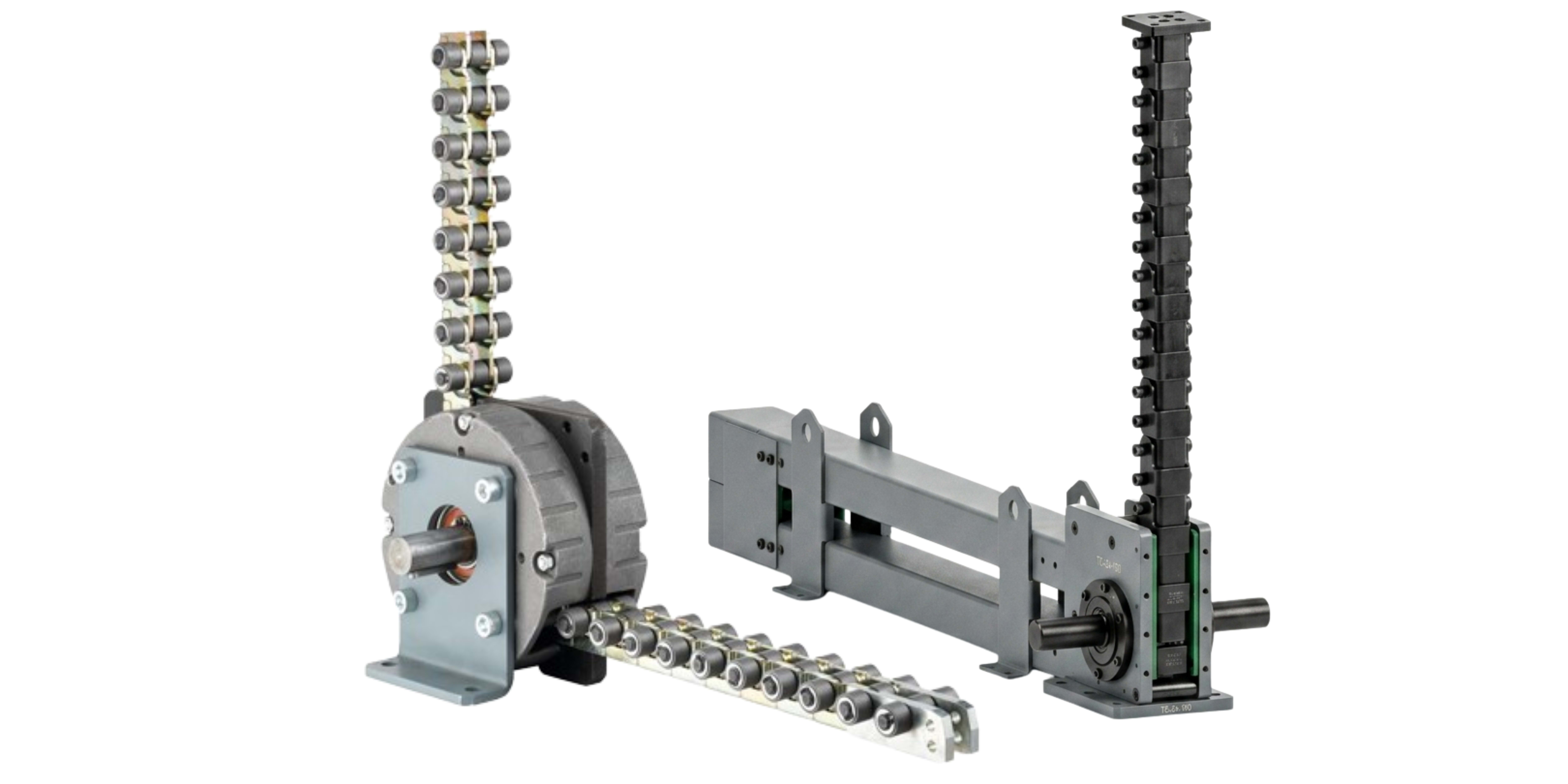

Schubkette / TowerChain
Die Schubkette (für horizontale Bewegungen konzipiert) ermöglicht Hubgeschwindigkeiten von bis zu 600 mm/s, in Sonderausführungen bis zu 1.000 mm/s. ermöglicht ungeführte Hübe bis 2 m. Mit einer geeigneten Führung sind auch mehr als 10 m Hublänge möglich.
Die TowerChain (für vertikale Bewegungen konzipiert) kann ungeführt bis 4 m heben und eignet sich damit ebenfalls für große Hubwege.
Schnellhubgetriebe
Das Schnellhubgetriebe verbindet hohe Hubkräfte mit schnellen Bewegungen und ist je nach Baugröße für bis zu 90 kN ausgelegt.
Schnellhubgetriebe
Das Schnellhubgetriebe erreicht, mit der Ausstattung von Kugelgewindespindeln, einen Gesamtwirkungsgrad von nahezu 73%. Der hohe Wirkungsgrad sorgt für eine geringe Wärmeabgabe im Getriebe. Das heißt, dass das Schnellhubgetriebe mit einer Einschaltdauer von bis zu 100% auch im 3-Schicht-Betrieb eingesetzt werden kann.
Schubkette & Schnellhubgetriebe
Je nach Umgebungsbedingung kommen unterschiedliche Lösungen infrage. Die Schubkette eignet sich für Temperaturen bis 550 °C, kurzzeitig sogar bis 1.050 °C.
Das Schnellhubgetriebe ist auch mit rostfreien Edelstahlkomponenten erhältlich und eignet sich damit für korrosive Umgebungen.
Schnellhubgetriebe
Bei schnellen vertikalen Bewegungen müssen Spindel und Last zuverlässig gesichert sein. Eine Ausdrehsicherung verhindert das unbeabsichtigte Herausfallen der Spindel, während eine Verdrehsicherung die Spindel gegen Mitdrehen sichert. Je nach Anwendung können zusätzlich Selbsthemmung oder eine Motorbremse eingesetzt werden.
Schubkette
Wenn der verfügbare Bauraum begrenzt ist, muss auch die Rückführung des Antriebs berücksichtigt werden. Die Schubkette wird beim Einfahren platzsparend im Kettenspeicher abgelegt und benötigt dadurch keinen langen Rücklaufraum. So lassen sich auch lange Hübe bei begrenztem Bauraum realisieren.
Häufige Fragen zu schnellen Hubbewegungen
Dazu haben Sie unterschiedliche Möglichkeiten
- Änderung des Untersetzungsverhältnisses
- Änderung der Spindelsteigung
- Änderung der Motordrehzahl
Alle Maßnahmen können Sie auch in vielen Standardausführungen bei uns bestellen.
Wenn die geplante Taktzeit nicht erreicht wird, der Hub länger dauert als vorgesehen oder zwischen einzelnen Prozessschritten Wartezeiten entstehen, kann ein Geschwindigkeitsengpass die Ursache sein.
Die maximale Geschwindigkeit gilt nicht zwangsläufig unter allen Betriebsbedingungen. Last, Einschaltdauer, Drehzahl und weitere Anforderungen können die tatsächlich erreichbare Geschwindigkeit begrenzen.
Nicht grundsätzlich. Welche Geschwindigkeit erreicht werden kann, hängt vom gesamten Antriebssystem und den Betriebsbedingungen ab. Eine höhere Drehzahl ist daher nicht automatisch die passende Lösung.
Nein. Die Geschwindigkeit beeinflusst die Dauer der Bewegung. Die Taktzeit umfasst dagegen den gesamten Ablauf und kann zusätzlich von Beschleunigung, Verzögerung, Positionierung und weiteren Prozessschritten abhängen.
Die passenden elektromechanischen Antriebe im Überblick
Schubkette
- Einsatz: besonders für horizontale Hubbewegungen
- Hubgeschwindigkeit: bis 600 mm/s, Sonderausführungen bis 1.000 mm/s
- Hubkraft: bis 35 kN
- Hublänge: ungeführt bis 2 m, geführt mehr als 10 m möglich
- Besonderheit: platzsparende Ablage im Kettenspeicher
- Temperatur: bis 550 °C, kurzzeitig bis 1.050 °C
TowerChain
- Einsatz: besonders für vertikale Hubbewegungen
- Hubgeschwindigkeit: bis 250 mm/s
- Dynamische Hubkraft: bis 60 kN
- Statische Hubkraft: bis 100 kN
- Hublänge: ungeführt bis 4 m
- Besonderheit: hohe Tragfähigkeit bei großen Hubwegen
Schnellhubgetriebe
- Hubkraft: bis 90 kN
- Wirkungsgrad mit KGT: 72,9%
- Übersetzungen: 1:1, 2:1 und 3:1
- Drehzahl: bis 3.000 min⁻¹
- Baugrößen: KH 090, KH 140 und KH 230
- Einsatz: für häufige Hub- und Lastwechsel
- Besonderheit: kein Verteilergetriebe nötig, da mehrere Antriebswellen
